Máquina de embalaje de ampollas planas de plástico blando servo

Máquina de embalaje de ampollas planas de plástico blando servo
Máquina de embalaje de ampollas planas de plástico blando servo

Ampliación de imagen :  Máquina de embalaje de ampollas planas de plástico blando servo

Datos del producto:
Número de modelo: El SED-420RSP-B

Máquina de embalaje de ampollas planas de plástico blando servo

descripción

1.Introducción

Este modelo adopta procesador PLC, módulo de temperatura, motor servo principal, control de interfaz hombre-máquina, automatización de altura de operación del equipo, funciones completas, gran espacio de expansión,puede equiparse con dispositivos especiales personalizados de acuerdo con los requisitos del usuarioEs aplicable al paquete de blister de papel-plástico o plástico-plástico de toallitas desechables para la garganta, máscara, jeringa, juego de infusión, tubo de infusión y gasa.,jeringa, alimentador automático de agujas, impresora flexográfica en línea, sistema de detección visual.

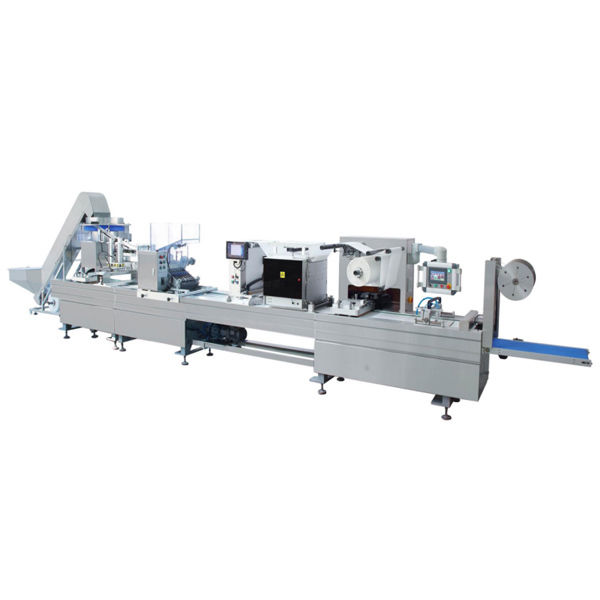

2.Apariencia del equipo

Máquina de embalaje de ampollas planas de plástico blando servo 0





3.Confiabilidad

3.1La estabilidad de tracción impulsada por el servomotor es fiable

3.2Asegúrese de la distancia central de cada columna: utilizar una máquina herramienta especial y procesar cuatro agujeros al mismo tiempo.

3.3Garantía neumática: se utilizarán cilindros de producción de punto fijo y piezas neumáticas de marcas famosas (véase la lista de configuraciones).

3.4Garantía del sistema eléctrico: se utilizarán componentes eléctricos de marca conocida (véase la lista de configuraciones).

3.5Garantía de la higiene de la producción: aspecto de acero inoxidable, se utiliza acero inoxidable y PVC no tóxico para la superficie de contacto con inyecciones y medicamentos.

4.Diagrama estructural

Máquina de embalaje de ampollas planas de plástico blando servo 1

5.Especificaciones y estructuras de varios componentes

5.1La ranura de la base está soldada con acero y el cuerpo principal está hecho de estructura de placa de hierro.

5.2La unidad principal toma el servomotor como la potencia, reduce la velocidad a través de la caja de desaceleración, impulsa la cadena de sujeción para sujetar la tracción de paso de la membrana inferior,y cada cilindro coopera con la unidad para hacer el movimiento periódico.

5.3Mecanismo de movimiento principal

5.3.1Los componentes principales de la película inferior de alimentación: motor de alimentación, brazo de balanceo, rodillo de alimentación (aluminio Φ 40) y así sucesivamente.

5.3.2Función: Envía la membrana inferior por adelantado para ahorrar fuerza en la cadena de tracción.

5.3.3Mecanismo de moldeo y sellado térmico: composición principal: marco de acero al carbono, cilindro, columna guía (GCr15Φ25), rodamiento lineal, marco de molde, molde intercambiable (aluminio), etc.

5.3.4El mecanismo de incrustación y corte está compuesto principalmente por: plataforma, tambor de acero al carbono, cilindro de control, cilindro sin varilla, cortador, etc.

5.3.5Componentes principales del mecanismo de tracción: rueda dentada, cadena de sujeción (acero inoxidable), etc.

5.3.6Mecanismo de salida y recogida de chatarra: cinta transportadora (PVC no tóxico), bobina (acero al carbono), cepillo de rodillos (PVC) y demás.

5.4El ajuste de la posición del molde se compone principalmente de rueda manual, conjunto de engranajes cónicos, tornillo (acero al carbono), etc.

5.5Mecanismo de impresión (opcional) composición principal: motor de CC, tambor de impresión (acero inoxidable), raspador de PVC, matriz de caucho, etc.

5.6Caja eléctrica: El material de la caja eléctrica es SUS304, con un grosor de 1,2 mm.

5.7Apariencia: el cuerpo del paquete con un grosor de 1,2 mm SUS304 en su conjunto tiene un lugar antiestético, por lo que la puerta debe colocarse en la posición en la que sea necesario ajustar.





6.Características principales de cada mecanismo de posición del equipo

6.1Precalentamiento de la membrana inferior: la placa de calefacción se ajusta estrechamente a la membrana inferior de calefacción, la eficiencia de calefacción es alta, la placa de calefacción se separa automáticamente durante la tracción.

6.2Moldeado de PVC: moldeado superior e inferior por el molde de bloqueo de acción del cilindro, anillo de sellado para garantizar que no haya fugas, verdadero moldeado por aire.

6.3Sellado térmico: la acción del cilindro sella los moldes superiores e inferiores, y el molde superior se calienta con el búfer del cilindro.

6.4Mecanismo de ajuste: cada mecanismo de caja de matriz puede ajustar las posiciones izquierda y derecha en el soporte.

6.5Posicionamiento del molde: posicionamiento de la placa de presión, fácil de operar, fácil de reemplazar.

6.6Bloque de corte: corte del cilindro del eje, fácil de ajustar la posición.

6.7Dispositivo de impresión: impresión por rodillos, impresión sincrónica, puede ahorrar costos de consumo.



7.Máquinaventajas

7.1El cuerpo del equipo es de fundición, y la absorción de vibraciones no se deforma. La placa de la pared del fuselaje es de acero 45 ( espesor 16 mm) con una fuerte rigidez, un espesor y un peso estables;

7.2La cadena de sándwich es de respaldo, y los movimientos de apertura y cierre son controlables en su lugar, lo que cumple con las normas europeas y americanas;

7.3Para productos de tamaño estándar como las jeringas, los moldes de moldeo y sellado térmico se reemplazan con extracción en cajón, el marco del molde no necesita ser desmontado,y el marco del molde no necesita ser reemplazado para diferentes moldes de carrera.

7.4 M.diseño de posicionamiento de pines de molde inferior, el posicionamiento de reemplazo es simple y rápido para evitar los inconvenientes causados por la fijación de tornillos.

7.5 T.El molde y el cortador de posición de corte están equipados con ruedas de mano externas que pueden ajustar fácilmente la posición y son adecuados para moldes con diferentes viajes.

7.6La placa de calefacción de aluminio con fundición integral uniforme de la disposición del tubo se utiliza en el modo de calefacción, que tiene calefacción uniforme y larga vida útil y evita los inconvenientes del tubo de calefacción.

7.7El corte transversal puede ser flexible de corte de dientes de sierra o tipo bisturí, y el mantenimiento y el ajuste son convenientes.

7.8 T.El sistema de alineación del cursor utiliza Bonner, EE.UU., que es preciso y confiable.

7.9El módulo de temperatura Mitsubishi se utiliza para el control de temperatura, con alta precisión, y es conveniente para realizar la exportación de datos y conectar el sistema MES.

7.10 T.El sistema de alimentación automática de la jeringa utiliza una correa sincrónica de placa de cadena para evitar los inconvenientes de los arañazos de los tornillos y la impresión del contenido.
