Maquinaria Farmacéutica de Alta Velocidad y Calidad para el Llenado de Cápsulas Médicas, Máquina para Fabricar Cápsulas

Descripción del producto de la máquina llenadora de cápsulas

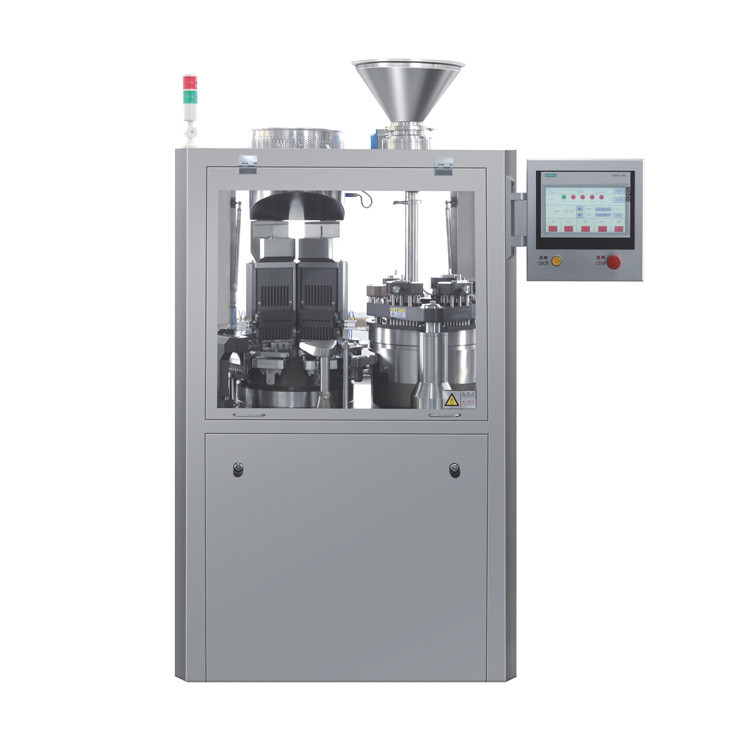

La máquina llenadora de cápsulas automática SED-2500J-B producida por nuestra empresa es el producto innovador de la tercera generación después de muchas innovaciones y mejoras.

El nuevo producto está equipado con tecnologías avanzadas y una configuración perfecta. No solo cubre todas las funciones y efectos de la máquina llenadora de cápsulas doméstica del mismo modelo, sino que también tiene cinco innovaciones, tres de las cuales han recibido el certificado de modelo de utilidad por la administración nacional de propiedad intelectual de la República Popular China el 11 de mayo de 2016.

La innovadora máquina llenadora de cápsulas automática NJP-1200C, cuyo rendimiento y calidad han alcanzado el nivel superior en la industria nacional, ha pasado la inspección del Centro de Inspección de Calidad de Productos de Maquinaria de Embalaje de Zhejiang.

Parámetros del producto de la máquina llenadora de cápsulas ​

Principio de funcionamiento de la máquina llenadora de cápsulas

El principio de funcionamiento de la máquina llenadora de cápsulas automática se divide en dos partes, que son el movimiento de la cápsula y el llenado del medicamento:


1. Movimiento de la cápsula
Durante el proceso de llenado de la máquina llenadora de cápsulas intermitente, el movimiento de la cápsula depende de la caja de indexación para la rotación intermitente y discontinua. El volumen de llenado de la cápsula se determina principalmente por el volumen del orificio del disco dosificador. La cápsula hueca está en la tolva de la cápsula, la placa principal se mueve hacia arriba y hacia abajo, la cápsula entra en la ranura guía de la cápsula por su propia gravedad, y luego la horquilla horizontal y el tapón vertical hacen que la tapa de la cápsula suba y el cuerpo de la cápsula baje hacia los módulos superior e inferior. El cuerpo de la cápsula y la tapa de la cápsula se separan bajo la acción del dispositivo, y luego el módulo entra en la estación de llenado de polvo.

2. Llenado de medicamentos

El sensor en el anillo de retención de polvo controla la varilla de alimentación del tornillo que está encima, y el medicamento se agrega continuamente para que la altura del polvo en el anillo de retención de polvo sea constante. posición, empuje la columna de medicamento en el cuerpo de la cápsula. Después de eso, entra en el rechazo de la cápsula, el bloqueo de la cápsula, la descarga de la cápsula terminada, la estación de limpieza del módulo a su vez, y luego entra en una nueva ronda de ciclo de estación, y el ciclo comienza una y otra vez.


Características principales de la máquina llenadora de cápsulas
1. La apertura y el bloqueo de la cápsula se pueden controlar automáticamente, lo cual es seguro y conveniente.

2. Equipado con un sistema de control de avance lento, lo que facilita y hace conveniente la limpieza, carga y descarga de matrices superiores e inferiores.

3. Equipado con un sistema de seguridad de control de puerta y un sistema de seguridad de fallas mecánicas, que proporciona funciones de alarma y apagado automáticos.

4. La alarma y el apagado automáticos se activarán cuando falten cápsulas vacías o polvo.

5. Funciones ricas diseñadas en la HMI, incluidas las funciones de conteo y visualización durante la producción, y es capaz de vincularse con una impresora, si es necesario, para imprimir información que incluya la fecha de producción, el número de lote, la cantidad, etc.

6. La cámara de separación de cápsulas es impulsada por un riel guía de sellado, lo que puede evitar que las cápsulas defectuosas y el polvo entren en la cámara durante la propagación de las cápsulas, lo que garantiza la estabilidad de la operación.

7. Los ejes de absorción, empuje, bloqueo de cápsulas, así como el rechazo de cápsulas defectuosas están sellados con dos capas de anillo de sellado, entre los cuales el primer sellado adopta caucho de nitrilo butadieno (NBR) para evitar la pérdida de lubricación, y el segundo sellado utiliza un anillo de sellado de caucho de silicona importado (SIL) para evitar que el polvo entre en los cojinetes, lo que ha resuelto eficazmente el problema de daños en los cojinetes y atascos del eje debido a la fuga de polvo.

8. Los dos ejes horizontales de la plataforma giratoria totalmente cerrada de alta precisión adoptan cojinetes sin aceite de PTFE, que están sellados con un anillo de sellado de caucho de silicona importado (SIL) para evitar que el polvo entre en la sala interior de la plataforma giratoria, lo que garantiza la precisión de funcionamiento de la plataforma giratoria, sin necesidad de mantener y agregar lubricación permanentemente.

9. Las levas planas funcionan en el modo de doble riel, donde los dos ejes se ejecutan por separado. Puede mejorar la precisión de la operación y, al mismo tiempo, eliminar la posibilidad de colisión entre la matriz inferior y el disco dosificador.

10. El divisor de leva de alta precisión utiliza un cabezal de división óptico de German Zeiss. El husillo de división se mecaniza en el CNC de una vez, lo que ha asegurado la división precisa de la plataforma giratoria y el disco dosificador mientras la máquina funciona rápido, lo que garantiza la precisión del llenado. Una mayor precisión del divisor de leva también proporciona a la máquina una vida útil más larga.

11. Las levas operativas se procesan con tratamiento de carburación y enfriamiento 20crmoti, y luego se mecanizan en una rectificadora CNC de una vez, lo que ha asegurado la precisión y la unidad de las levas y ha proporcionado una vida útil más larga.

Exhibición del producto de la máquina llenadora de cápsulas

Aplicación de la máquina llenadora de cápsulas
