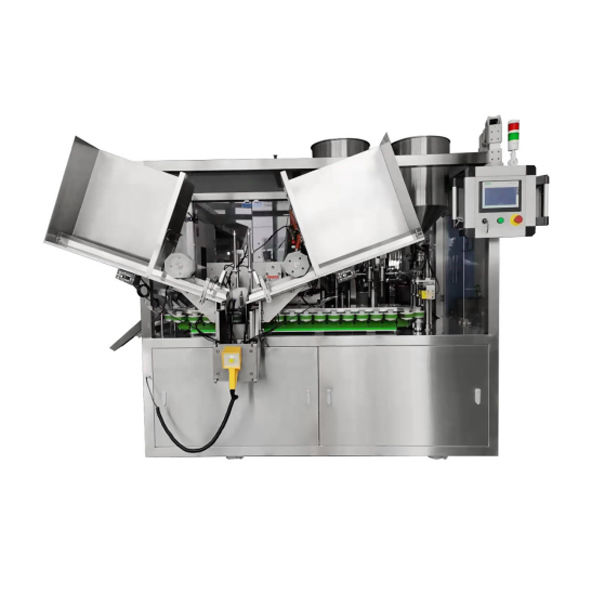

Máquina de sellado automática de llenado de tubos de ungüento

Introducción

Este modelo está completamente encerrado en acero inoxidable y es adecuado para llenar y sellar tuberías de plástico de diversas especificaciones.la velocidad normal de producción es de 80-120 pcs/minLa precisión de llenado es de ± 0,5%. El tubo de plástico es un sello de aire caliente interno de tipo agujero.

SED-120RG-A máquina de llenado y sellado de ungüento es totalmente automático tipo de doble estación, la came es de acero forjado para garantizar la durabilidad de su vida,y el cilindro se utiliza como resorte del rodillo de levas para garantizar una fuerza elástica constante; Utilizando el más avanzado del mundo cinturón de transporte sincrónico importado copas de tubo, PLC y operación de pantalla táctil,basándose en nuevas tecnologías como levas y componentes neumáticos para controlar las acciones mecánicas, y basándose en los convertidores de frecuencia para la regulación de la velocidad, puede garantizar el funcionamiento de alta velocidad, estable y confiable de la máquina y hacer que el llenado sea más preciso.

Los rodamientos deslizantes alemanes resistentes al desgaste se utilizan por encima de la superficie de trabajo, no hay necesidad de reabastecerse de combustible, reducen la contaminación y cumplen con los requisitos de las buenas prácticas;utilizar el engranaje de gusano italiano y el motor principal del gusano para hacer que la máquina funcione de manera estable y confiable• utilizar un limitador de par alemán y una funda de tensión para evitar la sobrecarga; utilizar una correa síncrona italiana importada que hace funcionar la máquina a alta velocidad; adoptar un anillo de sellado importado de Japón,para que el relleno no escape. Toda la máquina tiene una estructura avanzada, configuración avanzada, y está equipada con una pantalla automática de alarma de falla china, que tiene las características de operación conveniente,mantenimiento conveniente, y una limpieza conveniente. Se puede utilizar como una máquina independiente,o se puede combinar con la máquina automática de cartonado de la empresa y la máquina automática de película reducible por calor para formar una línea de producción de enlace para la producción de enlace.

La máquina principal está compuesta por::el tubosistema de alimentación, dispositivo opcional de detección y limpieza de tubos, mecanismo de marcado de color, mecanismo de llenado, dispositivo automático de ajuste fino para el llenado, mecanismo de elevación del llenado,sin tubo ni sistema de llenado,barril de llenado de doble capa de aislamiento opcional, mecanismo de sellado, mecanismo de descarga, sistema de accionamiento principal, sistema de control eléctrico, motor principal y un conjunto de moldes. (La pieza inscrita es un dispositivo opcional; las especificaciones del molde se proporcionan a petición.)

Proceso de llenado y sellado:

Después de limpiar y calibrar, el tubo se inyecta en el material mediante una bomba de pistón alternativo de acero inoxidable.Después de que el tubo de plástico (tubo compuesto de aluminio y plástico) se calienta con aire caliente, sujetado y recortado, la tubería se descarga automáticamente.

Sistema de alimentación por tuboSe trata de un mecanismo de carga de tubos totalmente automático, y el tubo se carga manualmente por toda la caja.que es conveniente para cargar tubos y tiene una gran capacidadTomando como ejemplo un tubo de 20 g, puede albergar más de 1500 piezas; el accionamiento de camas, la acción es suave y suave, el tubo de presión negativa se abre en la placa flip para aspirar el tubo firmemente para garantizar que cae en la taza del tubo con precisión;el interruptor de balanceo se puede utilizar para controlar si el tubo cae cuando la máquina está funcionando.

Mecanismo de llenado:

Formulario de cumplimiento: estructura del émbolo del cuerpo de la válvula.

Cabeza de llenado: llenado integrado de corte por soplado (antigotazo, antigotazo)

Rango de llenado: 5¿Qué quieres decir?250 gramos

Precisión de llenado: ±0,5%

Sin tubo y sin relleno: Dos conjuntos de mecanismos independientes sin tubo y sin relleno proporcionan doble protección.

Para resolver el problema de la fácil generación de burbujas de aire y salpicaduras en el tubo durante el llenado, el tubo se eleva durante el llenado,para que la boquilla entre en la posición correcta en la parte inferior del tubo, y el tubo se baja mientras se llena hasta que se completa el llenado, y luego el tubo permanece durante un período de tiempo.y finalmente el tubo cae y entra en el siguiente procesoLa cabeza de llenado y la boquilla están conectadas por una unión de cambio rápido, que no deja ninguna pasta y es fácil de quitar y lavar.

Mecanismo de sellado:

Formulario del mecanismoEnlace de cámara.

Los demás:Sellado de aire caliente interno (con circuito de refrigeración por agua)

Se selecciona el generador de aire caliente importado de Suiza, la cabeza de aire caliente adopta la última estructura de agujero de alfiler, el calentamiento es uniforme y el sellado final es firme y hermoso.El mecanismo de sellado del extremo se puede levantar y bajar a mano para adaptarse a diferentes longitudes de tubo.

Las partes eléctricas principales: se utiliza un conjunto completo de sistemas eléctricos SIEMENS para garantizar la estabilidad de todo el sistema; los productos neumáticos son productos Festo;Los sensores son productos de American Banner y German Ck..

Dispositivo de protección

a. Protección del interruptor de baja presión de aire

b. interruptor de parada de emergencia: se utiliza para una parada de emergencia artificial cuando se produce una falla inesperada.

Principales parámetros técnicos
